来源：雄飞电气年少
之前的文章，也给大家分享过很多关于高压比如中置柜PT的问题，今天打算给大家再次分析下PT柜的一个问题，当然重点给大家讲解PT并列咋回事！之前讲过的就不多说，重点给大家整理了几个问题，大家自行看看掌握情况：1，什么是PT？有什么作用？2，常见PT的型号？参数？3，PT的精确度？变比？绕组？等（变比这个问题很多人搞不清楚！）4，PT的应用，常见的四种PT接法！以上四个问题，之前给大家分享过很多次，今天就不多说了，不清楚的可以留言或者看我之前的文章！（但是等会讲PT并列的时候，带着会把这个几个问题解释下。）在讲几天的图纸之前，先解释下PT并列咋回事？需要满足啥条件：PT并列：强电专业，电力系统名词。PT即电压互感器，母线PT用于测量母线三相电压，两段母线，每段母线一台PT，当I母PT预试时，需要退出运行，而此时I母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II母PT维持两段母线上的保护电压，因此，需要 PT并列。PT并列的条件：PT并列应先将一次并列，然后检查两段PT参数设置是否一致，然后将二次并列。（等会我们在分析图纸的时候，PT并列装置对于条件也是有要求的，一会分析看。）OK,先上图纸：出线柜就先不看了，如图，2进线2PT1联络柜。正常情况下，母联两侧PT各带一边，提供测量保护电压信号等。但是在某一PT故障或者有检修等，则需要通过PT并列装置，使其中一个工作的PT同时带2边。
一次系统图
①，我们先看下H7柜的配置情况：
1，首先我们确定，这个采用了一个PT手车的形式，系统图也可以看出。
2，难点就是这个绕组问题，很多人不清楚，这里给大家说下，很多系统图这个绕组不准确，所以重点要看这个材料变，如图：JDZX10-10 （10/√3）/（0.1/√3）/（0.1/√3）/（0.1/√3）。
这里就是二次侧有3个绕组，精确度分别为0.2/0.5/3P.
3,一次消谐器，自行了解。
材料表
②整体看下PT柜的原理图：

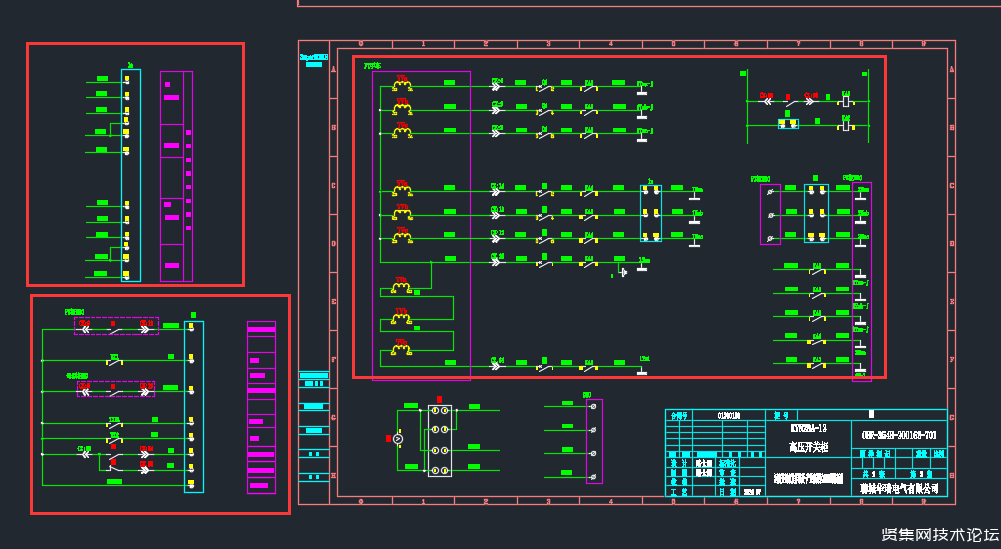

H7-PT柜原理图
开关状态指示仪就不说了，分享过很多次。
开关状态指示仪

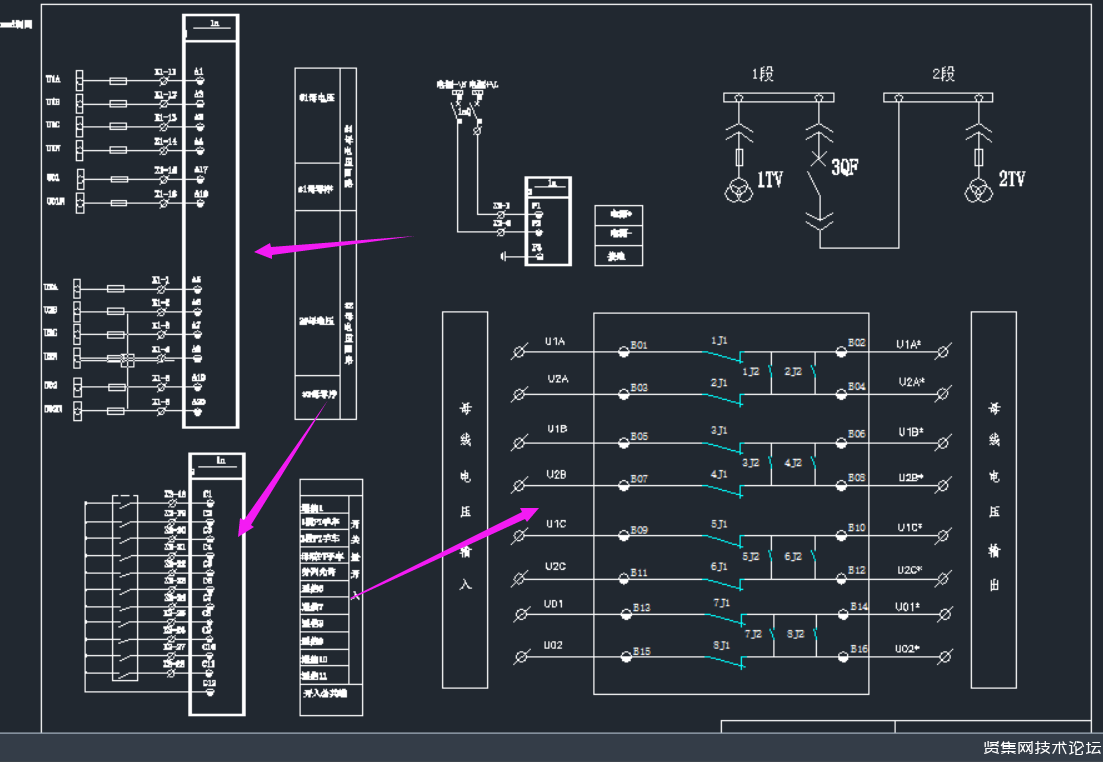

重点看咋实现PT并联：

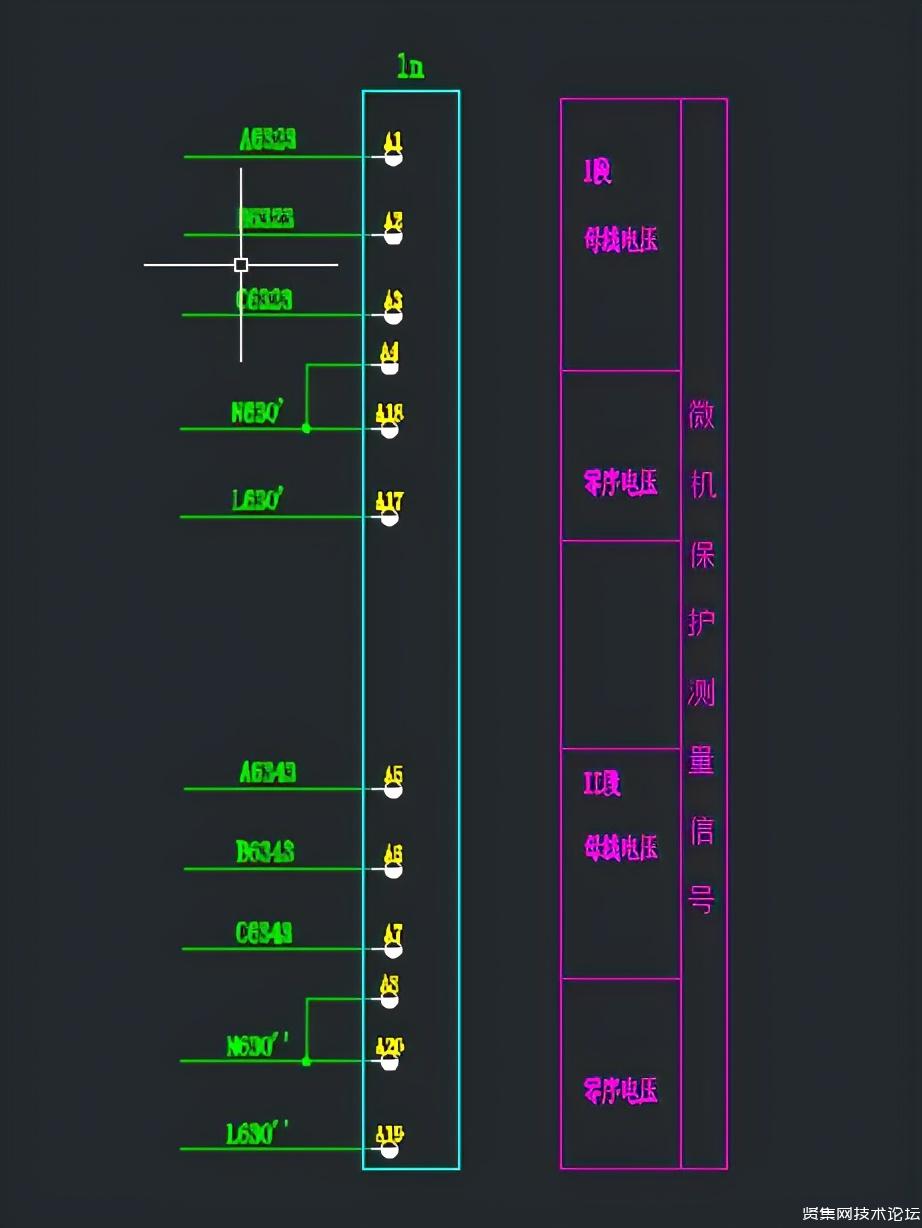

重点分三块，第一个就是2段母线电压的采集，第二开关量的输入，这2点可以说是给装置提供一个判断的依据，第三个就是一个装换，这里利用了一个KA1和KA2进行了一个扩展。
2

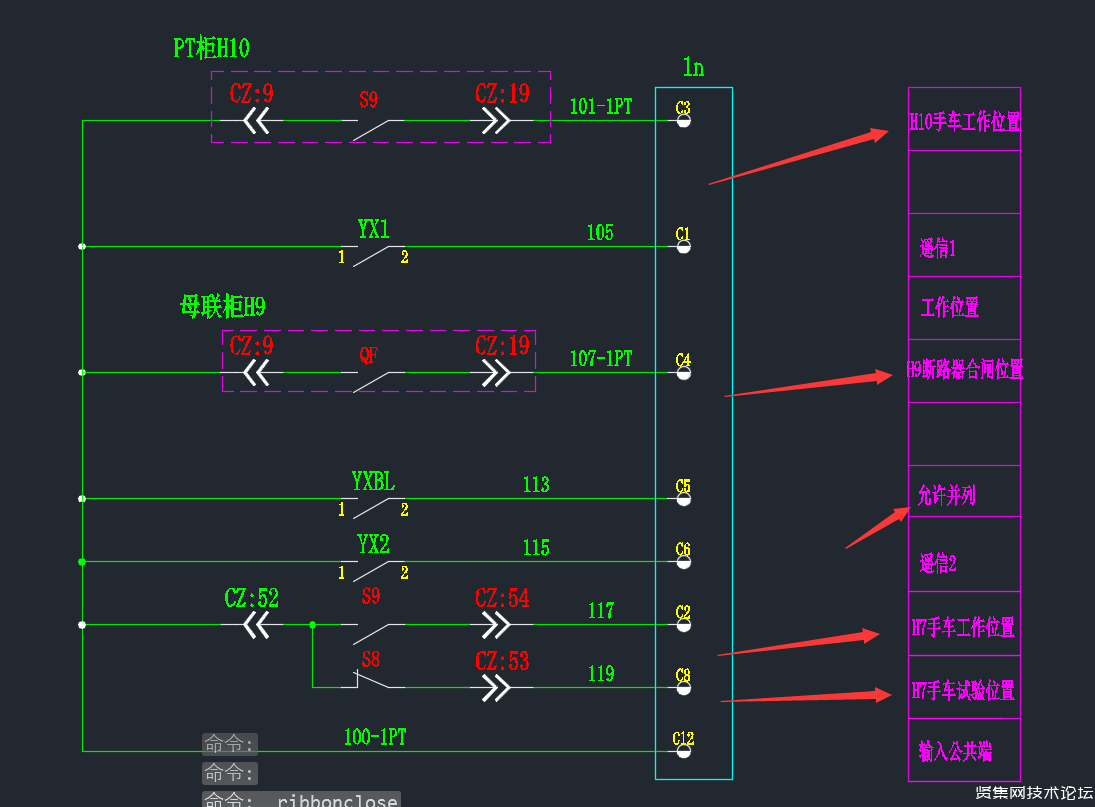

重点是这个开关量的输入，需要哪些开关量的输入来进行判断呢？
主要是母联柜的状态，先合一次，再能进行PT的并联，还有2PT的工作位置信号。
3

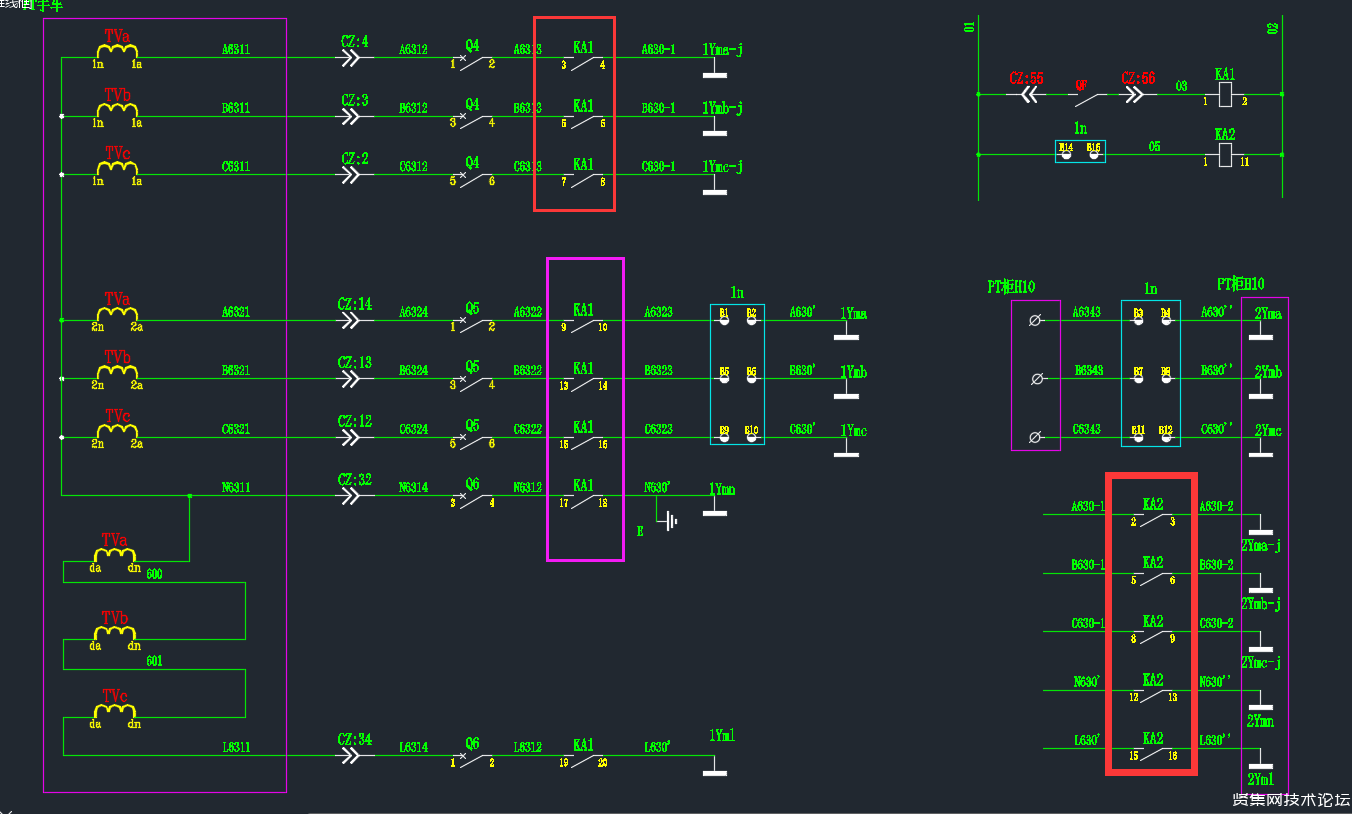

正常情况下，进线柜合闸后PT投入。
非正常情况，任一PT没有投入，则另外一PT会通过KA2闭合实现一带二。
4
上面说了半年，大家可能还有点晕，下面给大家讲一个最重要的点，PT并列装置的说明书：

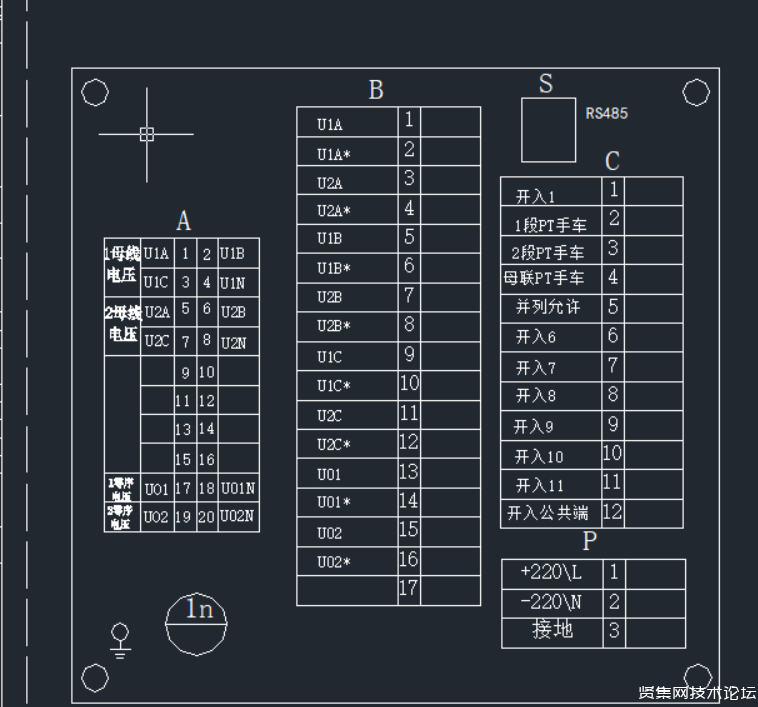

背板图

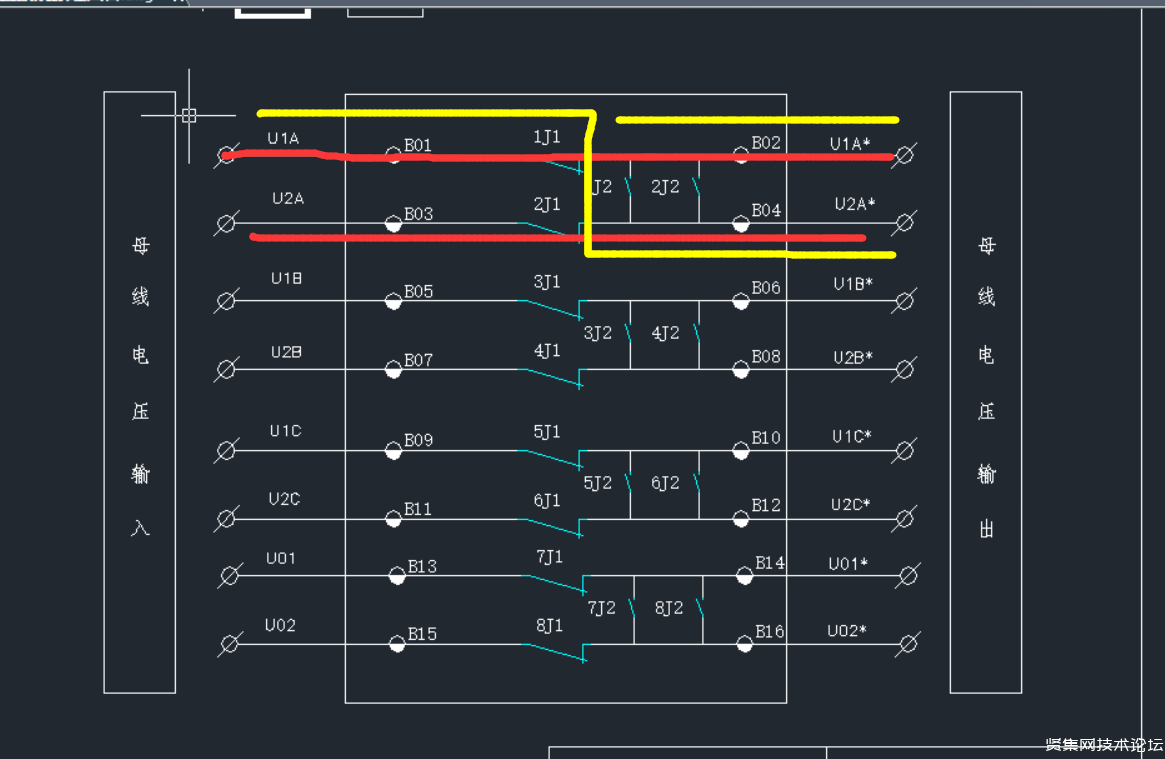

接线图
如图，是不是可以很清楚的看到如何实现一带二的！
OK，今天先分析到这，可能有些朋友还有点晕，没关系，先掌握常规的，再掌握这种特殊的，欢迎留言讨论。谢谢！
