任何电源都可以用两种电源模型来表示：
1、输出电压比较稳定的，如发电机、干电池、蓄电池等通常用电压源模型表示（下图1）；
(理想电压源和一个电阻元件相串联的形式)
2、输出电流较稳定的：如光电池或晶体管的输出端等通常用电流源模型表示（下图2）。
(理想电流源和一个内阻相并联的形式)
图1 电压源模型
图2 电流源模型
1）理想电压源和实际电压源模型的区别
如下图3为电压源模型电路图，理想电压源内阻为零，因此输出电压恒定，其外特性是一个水平直线； 而实际电压源总是存在内阻的，因此当负载电流增大时，内阻上必定增加消耗，从而造成输出电压随负载电流的增大而减小。即实际电压源的外特性应是一条稍微向下倾斜的直线（如下图4所示）。
图3 电压源电路模型图
图4 电压源外特性图
2）理想电流源和实际电流源模型的区别

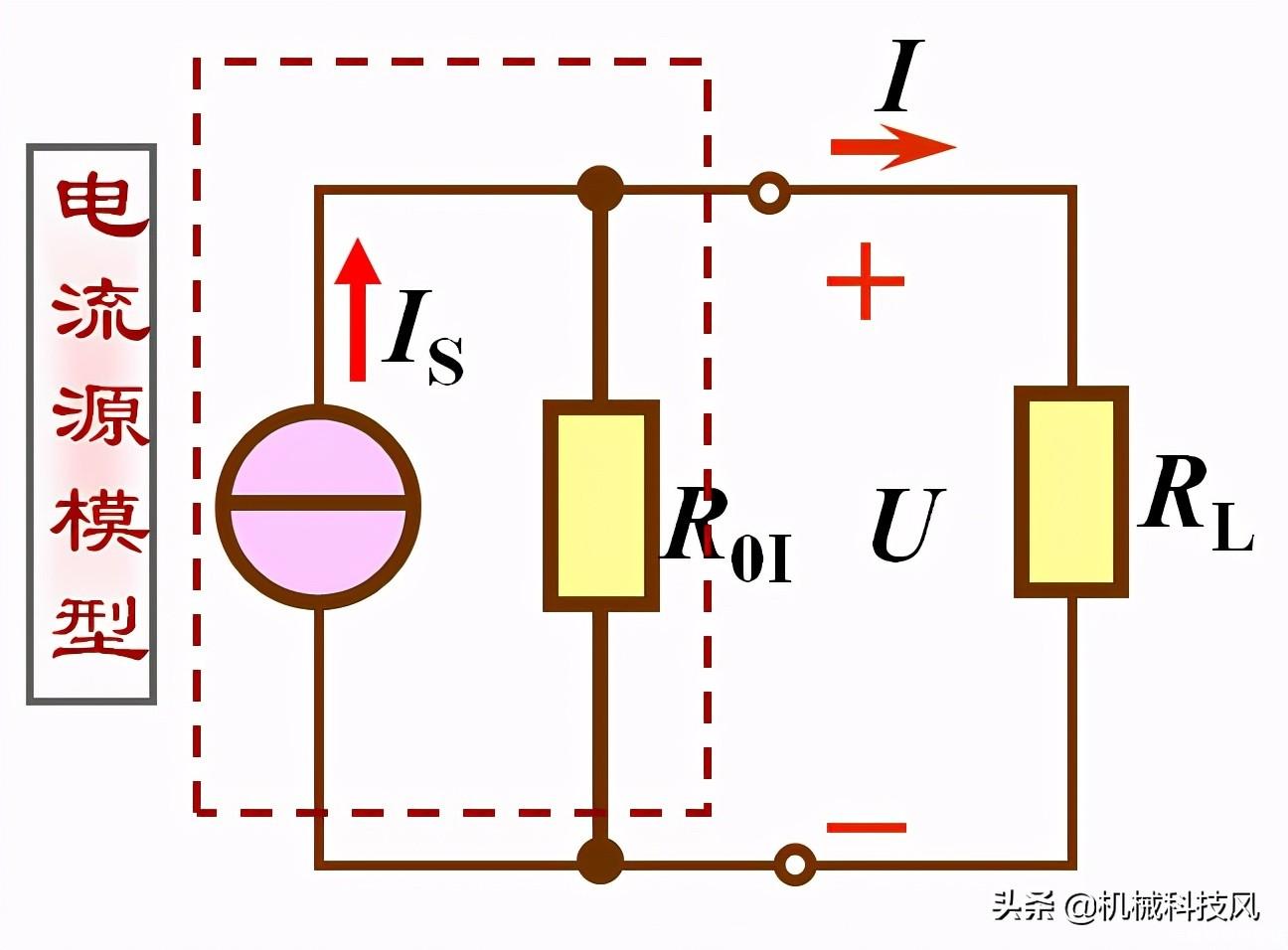

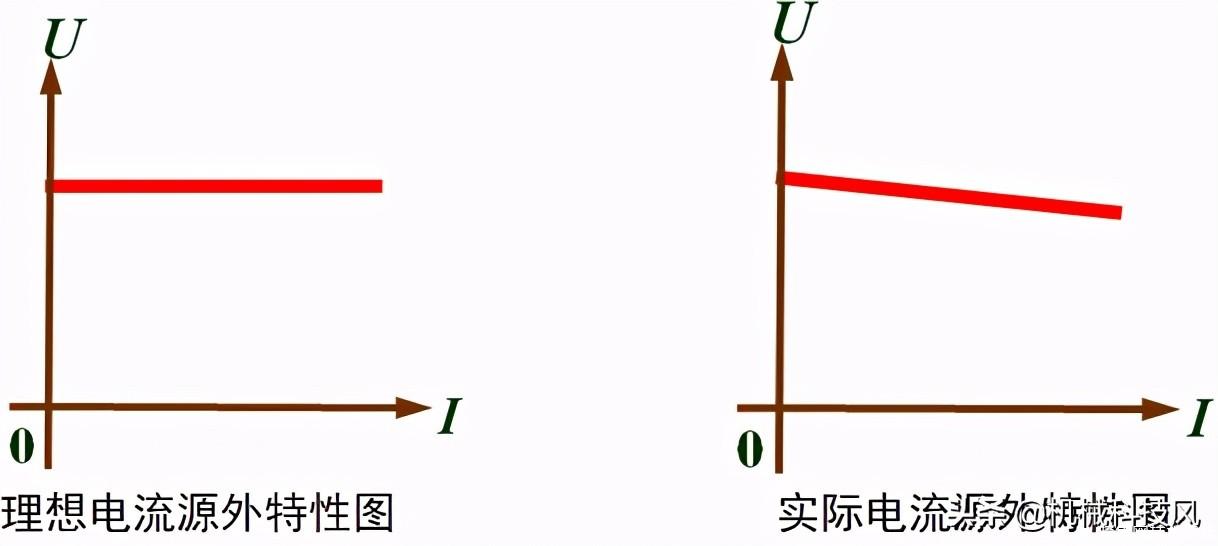

如下图5所示为电流源模型电路图，理想电流源的内阻 R0I∞(相当于开路)，因此内部不能分流，输出的电流值恒定，其外特性是一个水平直线。而实际电流源的内阻总是有限值，因此当负载增大时，内阻上分配的电流必定增加，从而造成输出电流随负载的增大而减小。即实际电流源的外特性也是一条稍微向下倾斜的直线（如下图6所示）。
图5 电流源电路模型图
图4 电流源外特性图
3、两种电源之间的等效互换
等效互换的原则：当外接负载相同时，两种电源模型对外部电路的电压、电流相等。

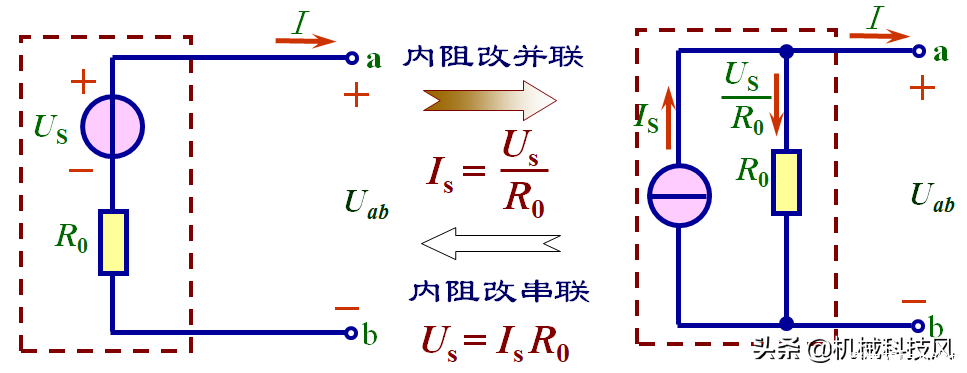

两种电源之间的等效互换
两种电源模型之间等效变换时，电压源的数和电流源的数值遵循欧姆定律的数值关系，但变换过程中内阻不变。
